霍尼韦尔PGM-2400气体检测仪用户界面
发布时间：2025-05-08 点击次数：14次

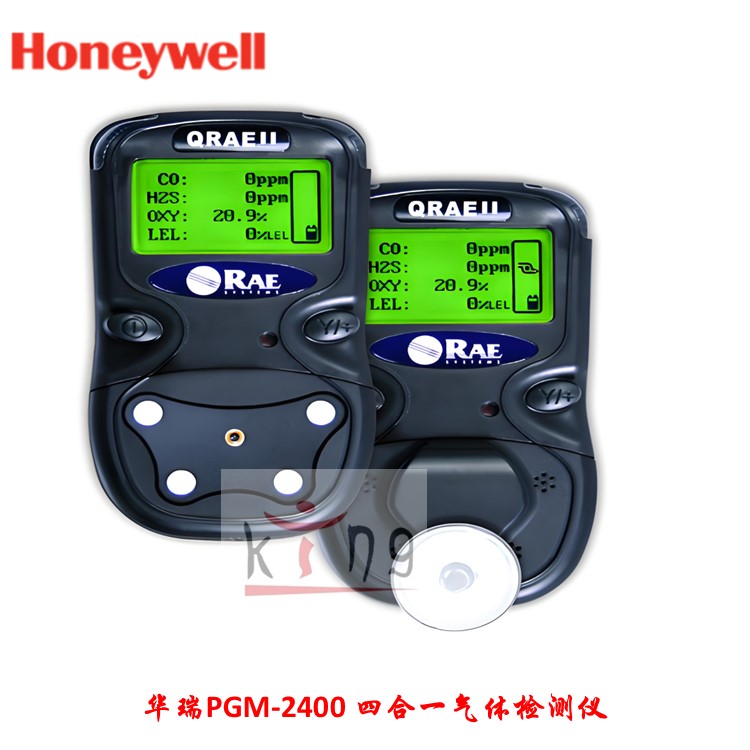

便携式多种气体检测仪
PGM-2400是一种可连续检测作业环境中有毒有害、易燃易爆气体浓度的本质安全型仪器。它适用于防爆、有毒气体泄漏抢险、地下管道或矿井等场所，能有效保证工作人员的生命安全不受侵害，生产设备不受损失。
用户界面

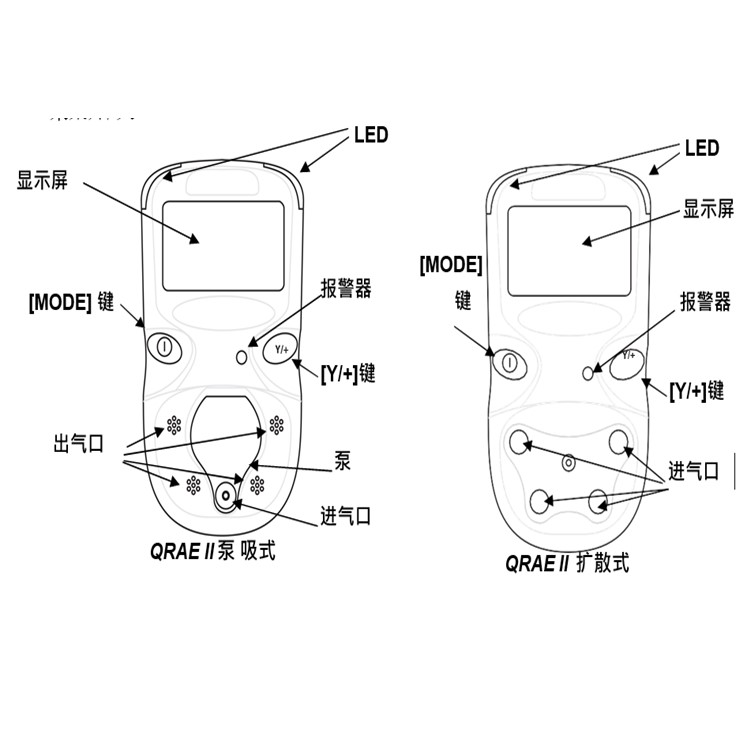

QRAE II 用户界面由液晶显示屏、LED 指示灯、报警器和 2 个按键
（[MODE][Y/+]）组成。液晶显示屏可显示时间、传感器类型、电池状态、数据采集开/关。

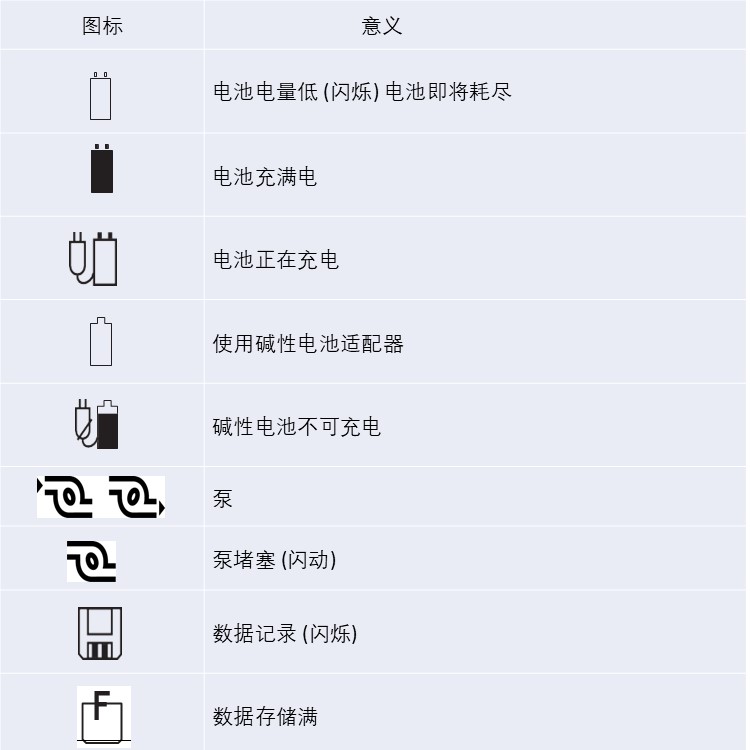

1.图视符号解释
2 开机
按住[MODE]，超过 2 秒钟，即可开机。
注意：报警声比较响亮，开机时用手指按住蜂鸣器口，可以减弱报警声。注意：请不要为了减小声音，在蜂鸣器口上贴胶带。

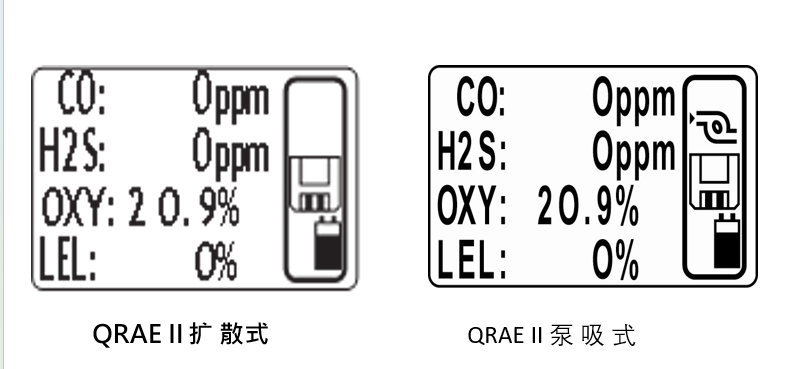

QRAE II 开机时，蜂鸣器、报警灯和振动报警同时启动一次，背光照明灯开关一次，屏幕显示：
接着，依次显示 QRAE II 的当前设置：
软件版本号、产品序列号
安装的传感器名称
上一次标定日期和时间
报警设定（高报、低报、STEL、TWA）
今天日期、当前时间和温度
报警模式、电池电压、关机电压
数据采集模式
数据采集间隔
剩余数据采集时间
QRAE II 开机后会检查氧气传感器是否需要极化。如果安装了新传感器或仪器取下电池时间过长，传感器需要极化，时间大约 150 秒到几分钟。
因为氧气传感器为偏压传感器，QRAE II 在启动时会检测反常的读数。如果更换了电池或传感器，意味着传感器失去偏压，需要一定时间稳定读数。
如果极化后氧气读数为 25%左右，将有两种显示：
1. Wait. （等待）：表示仪器将继续极化；
2. Measure.（测量）：仪器将退出极化，继续开机流程。
说明：传感器极化时间取决于仪器断电时间的长短。如果经过两个极化周期仍不能稳定，仪器会出现漂移，或传感器需要更换。这时需要进行新鲜空气标定。选择“测量”并进行新鲜空气标定。观察读数 5 分钟以确定传感器是否稳定。
如果“开机零点标定”功能打开，将显示以下信息：
按[MODE]键开始新鲜空气标定，按[Y/+]键取消。
QRAE II 进行功能检查，显示检查倒计时。
如果数据采集功能开启，倒计时结束后屏幕显示：
开始数据采集
如果数据采集功能关闭，屏幕上将不显示数据采集标志。
3 屏幕翻转
QRAE II 不管是手持还是别在腰带上，都很容易读数。按住[Y/+]键 3 秒钟， 屏幕显示就会翻转 180 度。再次按住按住[Y/+]键 3 秒钟，屏幕显示可翻回正常状态。
注意：屏幕翻转只能在显示第一屏检测数据的状态（上页显示图）下才能操作。屏幕翻转后两个操作键功能不变。关机后即恢复正常。
4 报警试验
在正常非报警条件下，按[Y/+]键一次，蜂鸣器、报警灯和振动报警同时启动一次，背光照明灯开关一次。
5 泵状态 (只适用于 QRAE II 泵吸式使用)
重要提示!

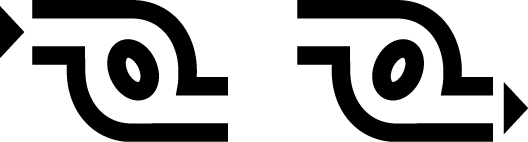

在使用过程中，请确认泵进口是通畅的。泵的堵塞会造成读数错误或泵失效。在正常状态下，泵图标如下图显示：
警告!
使用泵吸式 QRAE II 时必须使用外置过滤器。
6 关机
按下[MODE]键超过 2 秒钟，液晶显示器就会从气体浓度显示状态切换到从 5 秒钟开始倒计时的显示状态，继续按住”MODE”键不放，当倒计时结束，检测器就会关机。
屏幕显示：
注意：报警声比较响亮，关机时用手指按住蜂鸣器口，可以减弱报警声。
"
