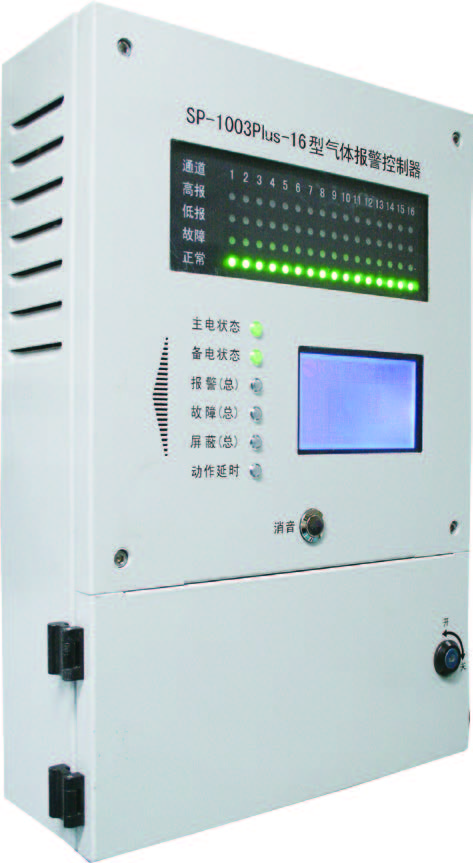

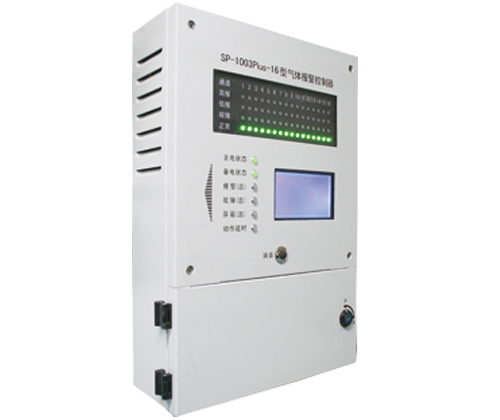

SP-1003可燃气体报警控制器是美国华瑞公司开发的一款功能简洁、操作方便的可燃气体报警控制器,可与华瑞的气体变送器组成工业用气体报警控制系统。 SP-1003可燃气体报警控制器设计采用模块化结构，壁挂式安装，可灵活组装成1到16路通道，即每一通道对应一台气体变送器。
SP-1003可燃气体报警控制器是美国华瑞生产的一款气体报警主机。SP-1003气体报警装置是由可燃气体探测器与报警控制器组成的工业用气体安全检测仪器。探测器部分可以安装在有被测气体泄漏的室内、外危险场所。控制器安装在非防爆区域（控制室内）。SP-1003 Plus-16采用壁挂式安装方式的可燃气体报警控制器。SP-1003适用于各种标准 4～20mA 信号的测量与控制。可燃气体报警控制器可广泛应用于石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、国防等领域。
可燃气体报警控制器测量精确、稳定
控制器的CPU采用ARM，运算速度快、精度高、可靠性强，工作稳定
显示简洁、醒目
主、辅显示区分开，直观、清晰
主显示区采用大屏幕点阵LCD液晶，实时显示气体浓度、报警部位、系统时间等信息，中文操作菜单
辅显示区采用高亮LED显示，指示报警信息
SP-1003多种信号输出
4~20mA同步输出，RS485 Modbus及RS232，8个可编程及3个公共开关量输出（关断延时0~60s可设定），3个公共开关量分别为一级报警、二级报警和故障，可方便接入PLC/DCS等工控系统及外部设备
SP-1003现场声光指示
现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
两级报警值设定，不同声光信号指示不同报警级别
报警声压级可设定 65dB、95dB、115dB
可燃气体报警控制器功能齐全
可存储1000条以上报警记录，便于查询、管理
具有锁定显示和自检功能，便于维修
带备用电源，保证主电被切断后，依然可正常工作2h以上
具有备电欠压报警功能，报警时间大于1h
操作简单
独立的用户操作区，接线简单、明了
SP-1003安装方便
提供安装板，方便用户选择任意合适的位置固定
可燃气体报警控制器认证
满足GB16808-2008

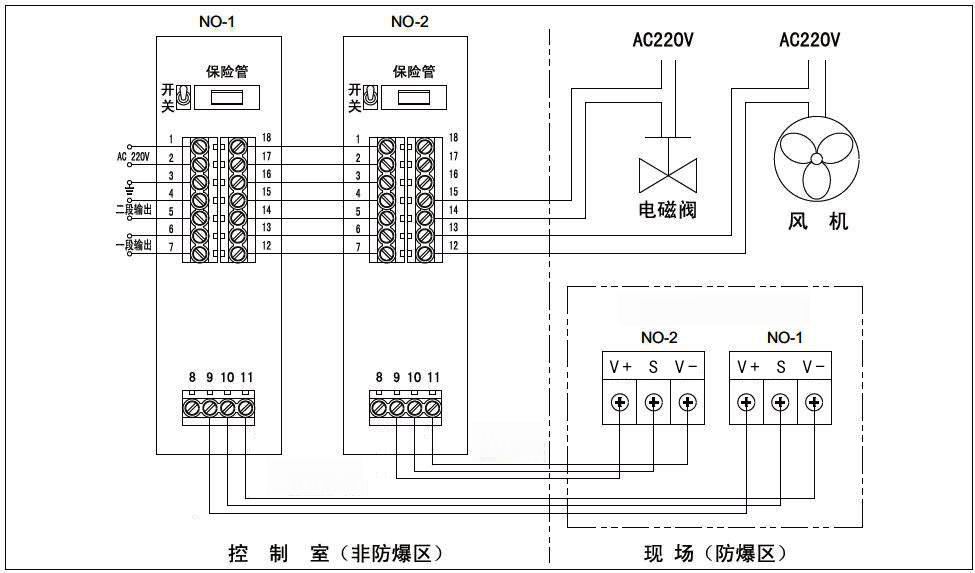

S-1003壁挂式可燃气体报警控制器安装示意图
美国华瑞SP-1003 16通道壁挂式可燃气体报警控制器技术参数:
|
SP-1003工作电源 |
220VAC +10%，-15% ；50Hz ±5Hz |
|
大工作电流 |
1A @ 24VDC |
|
备用电源 |
24VDC，7.2Ah |
|
输出电源 |
24VDC，500mA |
|
SP-1003工作方式 |
巡检 |
|
可燃气体报警控制器功率 |
80W （满载） |
|
可燃气体报警控制器输入信号 |
4~20mA （2 线 /3 线 检测器） |
|
输出 / 报警 |
4~20mA（可选） |
|
报警记录 |
首报通道号显示、报警部位显示、报警事件记录、时间、 浓度等 |
|
报警设定 |
越限报警（高于设定值报警，两级可设）； 区间报警（适用于氧气） |
|
报警功能 |
各级独立的 LED 灯指示和不同频率的声响 报警区分不同报警等级，报警声压级可设定（65dB、 95dB、115dB） |
|
报警输出 |
3 个公共继电器，分别为公共一级、公共二级、 公共故障报警继电器输出，8 个可编程继电器 |
|
触点容量 |
220VAC,5A |
|
通讯接口 |
RS-485 MODBUS RS-485 MODBUS（RS-232） |
|
环境温度 |
-20℃ ~+55℃ |
|
可燃气体报警控制器环境湿度 |
0~99% RH（无凝露） |
|
环境压力 |
86~106kPa |
|
显示方式 |
240×128 点阵 LCD，带蓝背光 |
|
SP-1003分辨率 |
根据量程而定 |
|
测量精度 |
＜ ±1% |
|
外形尺寸 |
500mm×335mm×125mm（HWD） |
|
外壳颜色 |
灰 |
|
可燃气体报警控制器重量 |
15kg |
|
CCCF |
取证中 |
可燃气体报警控制器应用领域
• 石油、化工
• 冶金、矿业
• 消防、燃气
• 环保
• 电力、通讯
• 造纸、印染
• 粮食储备
• 城市供水
• 污水处理
• 食品
• 科研、教育
• 国防
可选配置 4~20mA 同步输出模块
"
