美国华瑞RAEGuard点型红外火焰探测器是一种复合红外火焰探测器，FFM-1002|FFM1003点型红外火焰探测器可以通过探测火焰在红外光区两个波段的光信号来判断火灾。本探测器适用于探测含碳材料产生的明火燃烧，应用于火灾初期以火焰为主。
美国华瑞点型红外火焰探测器（以下简称探测器）属于防爆智能型火灾探测设备，FFM-1002红外火焰探测器运用了先进的多红外传感技术（MIR），使用三只具有窄带滤波的不同波长的红外传感器，其中一只传感器工作在反映火焰信息的中心波长，另外两只传感器监视环境中的其他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和先进的数学算法模型进行运算分析，FFM-1003红外火焰探测器使得只有符合火焰特征的辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警信号则会被排除。美国华瑞RAEGuard点型红外火焰探测器采用高灵敏度红外传感元件作为红 外传感器，通过信号处理通道，在红外光谱区的3～5μm的红外线辐射变化做出响应，FFM-1002探测器利用微处理器的数据采集与数据处理功能直接对火焰信号进行相关的 运算和分析，配合人工智能算法，根据采样信号的变化关系来判断有无火焰存在，达到对火焰的快速响应并抑制误报的效果。
美国华瑞RAEGuard点型红外火焰探测器FFM-1002|FFM-1003特点：
防误报警能力强
华瑞红外火焰探测器采用多频窄带红外传感器技术，使用了专有人工智能算法和火焰模型危险分析方法，极大的防止了由日光、人工光源、热辐射、电磁干扰、机械振动等强干扰引起的误报警
FFM-1002探测距离远
大距离达70m（0.7m×0.7m，正庚烷）
响应时间短
小于10s（30m，0.7m×0.7m汽油火）
FFM-1003监视角度大
普通型视角：120°，防爆型视角：110°
多种信号输出
继电器或4~20mA模拟量输出，可方便接入火灾报警系统
耐高温、高湿
采用先进的温湿度补偿算法，可应用于极其恶劣的工况环境
FFM-1002|FFM-1003点型红外火焰探测器应用领域
◆ 特殊和防爆场合：
• 隧道、电厂
• 军需品、爆炸物仓库
• 硅烷、氢气储藏库
• 化学制品装载区
• 油、气、石化产品生产厂危险品仓库等
◆ 大空间、高蓬顶建筑物：
• 体育馆、剧场、电影院、仓库、飞机库、停车场、站台、地下室等
◆ 重要物品保管场所和文化财产建筑物：
• 电脑机房、档案室、博物馆、文化遗产建筑物、数据保管库等

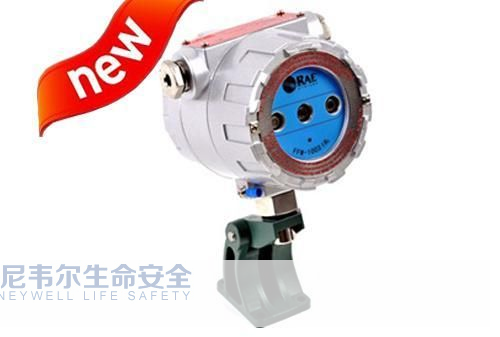

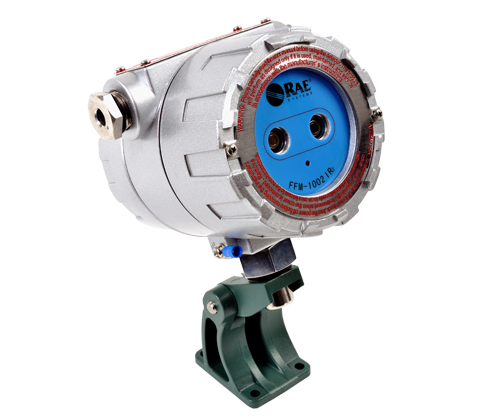

RAEGuard点型红外火焰探测器产品型号：FFM-1002&FFM-1003
RAEGuard订购信息
产品型号检测类型
(30m,0.7mX0.7m 汽油火) 订货号备注
FFM-1002 火焰＜ 10s 5090-0000-000 两频红外
FFM-1003 火焰＜ 10s 5090-0001-000 三频红外
RAEGuard点型红外火焰探测器FFM-1002&FFM-1003技术参数
| 检测原理 |
多频红外 |
|---|---|
| 工作电源 | 18~30VDC |
| 大功率 | 50mA@24VDC |
| 光谱范围 | 4~5μm，2/3 个IR 传感器 |
| 监视角度安装可调监视范围角度 |
水平180° ; 垂直180° |
| 视角范围普通型视角 | 120°，防爆型视角：110° |
| 响应时间 | ＜ 10s（30m，0.5m2 汽油火） |
| 灵敏度等级 | 50%、75%、100%（通过拨码开关设定） |
| 时间延迟通过拨码开关设置为 | 3，5，8，10 秒延迟 |
| 电气接口 | M20×1.5mm |
| 继电器输出 | ( 标配) |
| 火警继电器 | 常开/ 常闭触点输出，30VDC 2A |
| 故障继电器 | 常闭/ 常闭触点输出，30VDC 2A |
| 模拟输出 | ( 选配) |
| FFM-1003 | 故障0+0.5 mA；正常：5mA±5% |
| FFM-1002 | 警告：10mA±5%；报警：15mA±5% |
| 负载电阻 | ＜ 600Ω |
| 防护等级 | IP66 |
| 环境温度 | -40℃ ~+70℃ |
| 环境湿度 | 0~95%RH( 无凝露) |
| 产品尺寸 |
110mm×104mm×130mm(HWD) |
| 外壳材料 | 铸铝 |
| FFM-1002重量 | 3.7 kg |
| 防爆认证 |
Ex d II CT6 |
| 型式认可公安部消防产品认证中心 | 执行标准GB15631-2008 / GB3836-2000 系列标准 |
"
