美国华瑞SP-1003系列壁挂式报警控制器每通道可通过面板按键或 PC 机单独编程（包括通道开关、气体种类、量程、单位、两级报警值、报警状态、继电器状态等参数）而不影响其他通道正常工作。SP-1003气体控制器安装简单，使用方便。
SP-1003 系列控制器采用壁挂式及盘装式安装方式的气体报警控制器，具有安装简单、 操作方便的特点，适用于各种标准 4 ～ 20mA 信号的测量与控制。电子线路采用先进的单 片机处理技术，使整机工作状态稳定、测量精度高、通用性强。控制器以巡检方式工作。 该控制器可设定两级报警值，到达预定的报警点后发出相应不同的声光报警信号。SP-1003系列控制器采用壁挂式及盘装式安装方式的气体报警控制器。 可广泛应用于石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、国防等领域。智能化系统，可配接美国华瑞的各种类型的固定式气体变送器。
美国华瑞SP-1003系列壁挂式报警控制器性能特点
•采用壁挂式及盘装式，包含 2 路、4 路、8 路、16 路控制器，满足不 同用户的需求
• 多种信号输出，可方便接入 PLC/DCS 等工控系统
• 2、4、8 路采用超高亮 LED 显示，直观、清晰
• 16 路采用大屏幕点阵 LCD 液晶显示，中文菜单
• 现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险
• 级别信息
• 两级报警值设定，不同声光信号指示不同报警级别
• 可存储报警记录，便于查询、管理
• 具有锁定显示和自检功能，便于维修
• 带备用电源，保证主电被切断后，依然可正常工作 2h 以上
美国华瑞气体检测仪控制器SP-1003基本配置
|
产品型号 |
通道 数量 |
安装 方式 |
安装附件 |
|

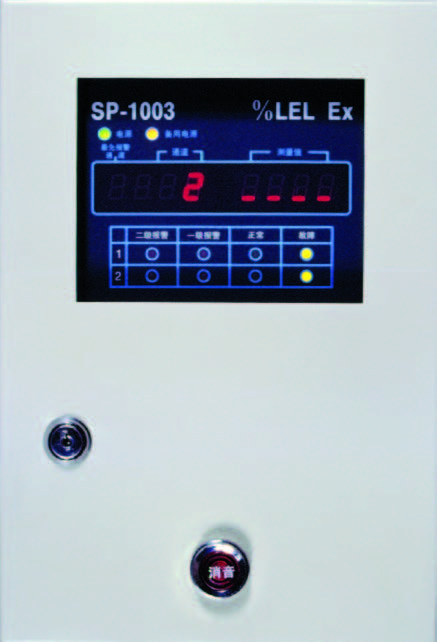

SP-1003-2 |
2 |
壁挂 |
壁挂安装 附件 |
|

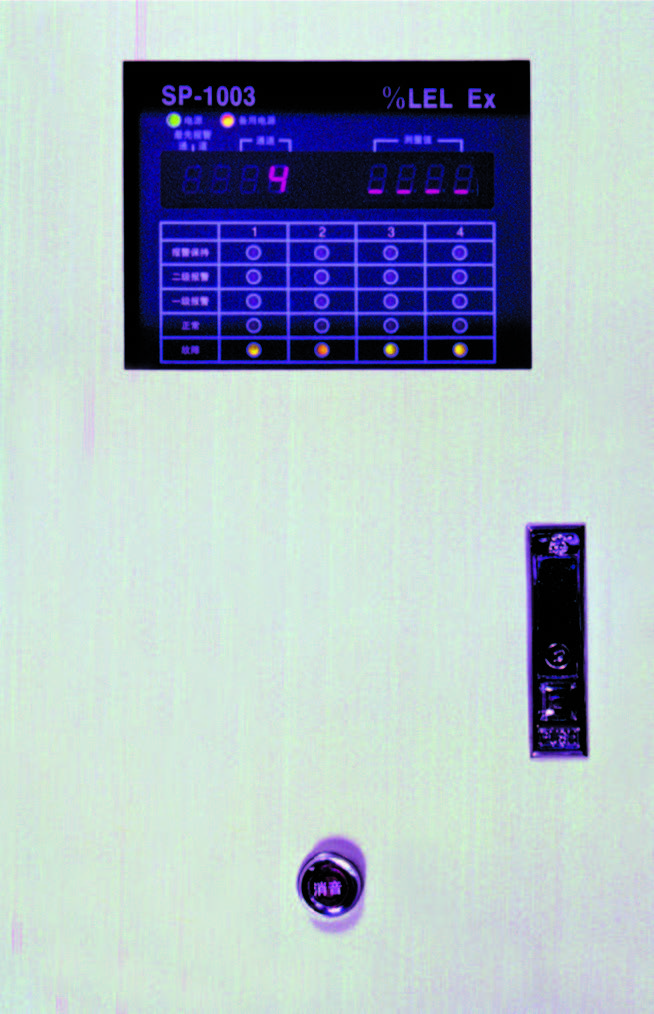

SP-1003-4 |
4 |
壁挂 |
|
|

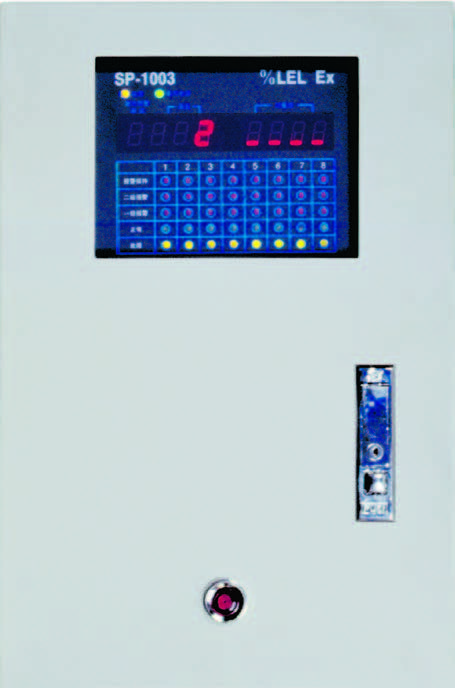

SP-1003-8 |
8 |
壁挂 |
|
|

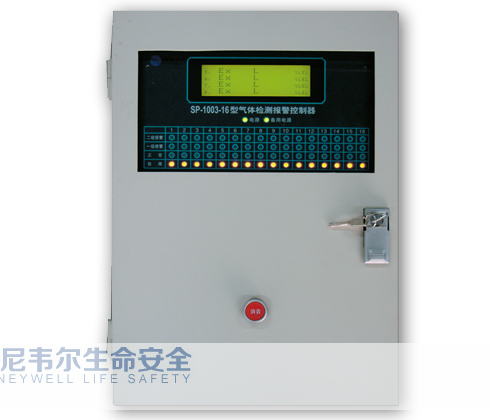

SP-1003-16 |
16 |
壁挂 / 盘装 |
美国华瑞SP-1003系列壁挂式报警控制器技术参数
|
工作电源 |
220VAC，50Hz(0.5A) |
|
备用电源 |
2 通道 12V，2.2Ah；4/8/16 通道 12V，7Ah |
|
输出电源 |
16VDC，500mA |
|
工作方式 |
巡检 |
|
采样速率 |
2/4/8 路：125 毫秒 / 路，16 路： 62.5 毫秒 / 路 |
|
功率 |
2 路 20W，4 路 30W，8 路 50W，16 路 80W( 满载） |
|
输入信号 |
4~20mA(2 线 /3 线 检测器） |
|
报警记录 |
先报警通道号显示、报警部位显示、报警事件 记录 |
|
报警设定 |
越限 ( 上限 ) 报警，两级限值可设 |
|
报警功能 |
各级独立的 LED 灯指示和不同频率的声响报警区 分不同报警等级 |
|
报警输出 |
两级无源报警继电器 / 路 |
|
触点容量 |
220VAC，5A |
|
通讯接口 |
RS485 |
|
环境温度 |
-20℃ ~+55℃ |
|
环境湿度 |
0~90% RH（无凝露） |
|
环境压力 |
86kPa ~106kPa |
|
显示方式 |
2/4/8 路：超高亮 LED 16 路：240×64 点阵 LCD |
|
分辨率 |
0.01(0~99)/0.1(100~999)/1(1000~2000)/0.1( 氧 气 ) |
|
测量精度 |
＜ ±1% |
|
外形尺寸 |
320mm×220mm×100mm(HWD)/2 路 470mm×310mm×115mm(HWD)/4、8 路 500mm×350mm×135mm(HWD)/16 路壁挂 133mm×606mm×250mm(HWD)/16 路盘装 |
|
重量 |
6.0kg/2 路；12.0kg/4、8 路；13.0kg/16 路 |
|
CMC |
京制 00000301 号 |
"
