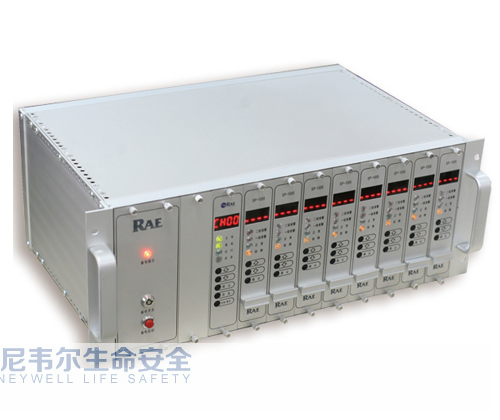

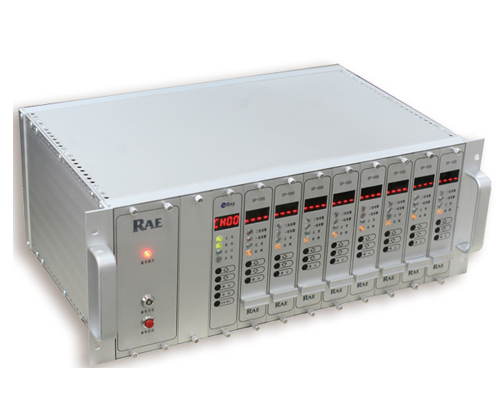

美国华瑞SP-1005插卡式可燃气体报警控制器, 美国华瑞公司开发的一款功能简洁、操作方便的可燃气体报警控制器,可与华瑞公司的气体变送器组成工业用气体报警控制系统。
美国华瑞SP-1005插卡式可燃气体报警控制器整个产品设计采用‘积木’模块化结构，壁挂式安装，可灵活组装成1到32路通道，即每一通道对应一台固定式气体变送器。通过与适当的变送器配合使用，该产品可以检测各种类型的气体，如可燃气体、有毒气体以及氧气等，变送器输出标准的4～20mA模拟信号到控制器的采样电路，控制器的单片机对信号采用漂移补偿算法和 智能算法，终完成信息显示、输出控制及数据记录等功能。 SP-1005是一款智能型、采用通道独立工作与集中控制工作相 结合模式的盘装结构可燃气体报警器。SP-1005可广泛应用于石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、 国防等领域。
美国华瑞SP-1005 插卡式可燃气体报警控制器是一款智能型、采用模块化设计、通道独立工作与集中控制相结合模式、标 准 19"4U 盘装结构的插卡式可燃气体报警控制器。该控制器可接收各种标准 4~20mA 模拟 信号，配有备用电源，当主电源断电时，可自动切换至备用电源，连续工作 2 小时。各通道独立检测，美国华瑞气体检测仪可独立设定两级报警值，到达预设的报警值后发出相应不同的声报警信号 , 同时通道卡发出相应不同的光报警信号。华瑞SP-1005主控卡可显示先报警通道号与报警部位总数，与固定式气体变送器链接后，通道卡可独立显示本通道测量值、记录本通道报警事件。SP-1005可燃气体报警控制器各通道卡可提供三路开关量输出、 一路 4~20mA 信号输出。
SP-1005 插卡式可燃气体报警控制器技术参数：
|
工作电源 |
220VAC,50Hz（0.5A）或 24VDC（4.2A） |
|
备用电源 |
铅酸蓄电池 24V，3.4Ah（消防型选配） |
|
输出电源 |
24VDC，500mA |
|
工作方式 |
各通道独立 |
|
SP-1005功率 |
50W（满载） |
|
输入信号 |
4~20mA (2 线 /3 线 检测器 ) |
|
输出信号 |
4~20mA 每通道（无源） |
|
报警记录 |
时间、浓度、报警保持、先报警指示 |
|
报警设定 |
越限报警 ( 高于设定值报警，两级可设 )， 区间报警 ( 适用于氧气） |
|
报警功能 |
各级独立的 LED 灯指示和不同频率的声响报警区 分不同报警级别 |
|
报警输出 |
每通道一级，二级，故障报警继电器输出 |
|
触点容量 |
220VAC, 5A |
|
通讯接口 |
RS485 Modbus |
|
环境温度 |
-20℃ ~+55℃ |
|
环境湿度 |
0~90% RH（无凝露） |
|
环境压力 |
86kPa ~106kPa |
|
显示方式 |
LED |
|
SP-1005分辨率 |
0.001(1~9.999)/0.01(10~99.99)/0.1(100~999.9)/ 1(1000~2500)/2(2500~5000) |
|
测量精度 |
≤ ± 0.3%（读值） |
|
外形尺寸 |
176mm×482.6mm×290mm（HWD） |
|
外壳颜色 |
铝白 |
|
SP-1005重量 |
10.5kg |
|
消防认证 |
073114850178R0M |
|
安装方式 |
盘装 |
美国华瑞SP-1005 插卡式可燃气体报警仪标准配置：
|
组件 名称 |
数量 (Min) |
数量 (Max) |
备注 |
|
SP-1005机架 |
1 |
不限 |
每个机架有 9 个插 槽，主控卡占 1 个 插槽，每个通道卡 占 1 个插槽 |
|
SP-1005主控卡 |
1 |
|
1 个主控卡多可 带 32 个通道卡 |
|
SP-1005通道卡 |
2 |
8 |
1 个机架多可带 8 个通道卡 |
|
SP-1005盲板 |
0 |
任意 |
用于封闭未插卡的 通道 |
"
