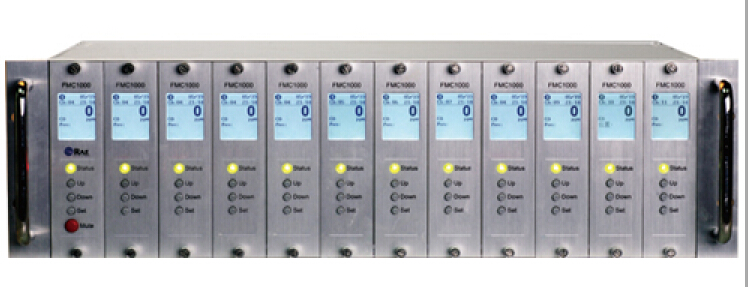

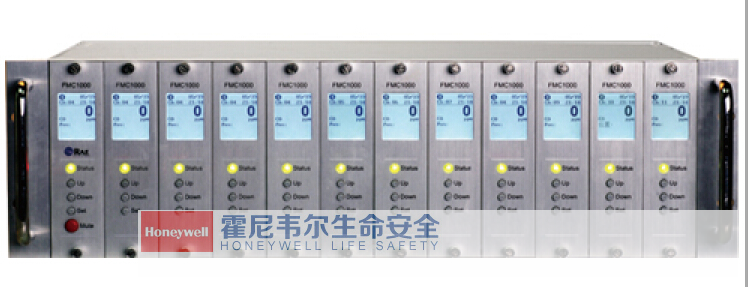

美国华瑞FMC-1000插卡式报警控制器采用积木式设计，即插即用，用户可以根据固定式气体变送器数量的变化进行任意组合。可以在1到48通道自由组合，方便用户使用。适用于美国华瑞气体检测仪中各种标准 4～20mA 信号的测量与控制。
FMC-1000 报警控制器是一款智能型、采用模块化设计、通道独立工作与集中控制相结合模式、 标准 19" 3U 盘装结构的插卡式报警控制器。FMC-1000控制器可接收各种标准 4~20mA 模拟信号， 支持 RS485 MODBUS 通讯以实现远程通讯功能，可以与美国华瑞固定式气体检测仪的任意型号固定式气体变送器链接。在大程度上满足危险工业现场对安全 性和可靠性要求的同时针对不同用户提供订制化的产品。FMC-1000控制器还具有现场声光报警， 报警记录存储、查询，可编程报警及故障开关量输出等功能，可灵活控制外部报警、排风 及其它外部设备。FMC-1000 报警控制器可广泛应用于石油、化工、冶金、矿业、消防、燃气、环保、电力、通讯、造纸、印染、粮食储备、城市供水、污水处理、食品、科研、教育、国防等领域。
美国华瑞FMC-1000插卡式报警控制器主要特点
• 控制器采用模块化设计，使用、维修方便
• 主控卡集中显示系统信息
• 通道卡灵活配置，独立显示本通道检测数据，具有报警记录存储、查 询功能
• 多种通讯模块可选（以太网、无线）
• 4~20mA 输入隔离模块（选配）
• 4~20mA 输出模块（选配）
• 继电器输出模块（选配）
• 美国华瑞气体检测仪备用电源模块（选配）
• 主控卡与通道卡，通道卡与通道卡之间互不依赖，各自独立工作
• 控制器采用标准 19″ 3U 盘装结构，可与各种工控系统集成
• 1 个主控卡多可带 48 个通道卡，同时主控卡也可作为通道卡使用 点阵 LCD 液晶显示，支持中英文显示
• 可自由设定显示分辨率，支持多种气体设置和测量单位
• 多种信号输出，可方便接入 PLC/DCS 等工控系统
• 现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
• 三级报警值设定，不同声光信号指示不同报警级别
美国华瑞FMC-1000插卡式报警控制器技术参数：
|
工作电源 |
220VAC,50Hz（0.5A）或 24VDC（3A） |
|
备用电源 |
消防型选配 |
|
输出电源 |
24VDC，500mA |
|
工作方式 |
各通道独立 |
|
功率 |
100W（满载） |
|
输入信号 |
4~20mA (2 线 /3 线 检测器 ) |
|
输出信号 |
标准 4~20mA 同步输出 ( 无源 )/ 每通道 ( 可选 ) |
|
报警记录 |
时间、浓度、报警保持、先报警指示 |
|
报警设定 |
越限报警 ( 高于设定值报警，三级可设 )， 区间报警 ( 适用于氧气检测仪） |
|
报警功能 |
各级独立的 LED 灯指示和不同频率的声响报警区 分不同报警级别 |
|
触点容量 |
220VAC, 5A |
|
报警输出 |
每通道一级，二级，三级， 故障报警继电器输出 ( 可选） |
|
通讯接口 |
RS485 Modbus，无线 ( 可选 ) ， 以太网（预留） |
|
环境温度 |
-20℃ ~+55℃ |
|
环境湿度 |
0~90% RH（无凝露） |
|
环境压力 |
86kPa ~106kPa |
|
显示方式 |
96×128 点阵 LCD，带背光 |
|
分辨率 |
可设定 (1,0.1, 0.01) |
|
测量精度 |
0.2%（读值） |
|
外形尺寸 |
133mm×482.6mm×250mm(HWD） |
|
外壳颜色 |
铝白 |
|
安装方式 |
盘装 |
美国华瑞FMC-1000插卡式报警控制器基本配置：
|
组件 名称 |
数量 (Min) |
数量 (Max) |
备注 |
|
FMC-1000机架 |
1 |
不限 |
每 个 机 架 有 12 个 插槽，主控卡占 1 个插槽，通道卡占 1 个插槽 |
|
FMC-1000主控卡 |
0 |
1/ 机架 |
1 个主控卡多可 带 48 个 通 道 卡， 主控卡也可作为通 道卡使用 |
|
FMC-1000通道卡 |
2 |
11/ 机架 |
含主卡，每个机架 多 还 可 配 11 个 通道卡 |
|
12/ 机架 |
不含主卡，每个机 架 多 可 配 12 个 通道卡，但不推荐 使用此配置 |
||
|
FMC-1000盲板 |
1 |
任意 |
用于封闭未插卡的 通道 |
美国华瑞FMC-1000插卡式报警控制器可选配置
|
组件 名称 |
数量 (Min) |
数量 (Max) |
备注 |
|
外置备电 模块 |
1 |
|
消 防 型 选 配 （取证中） |
|
4 ～ 20mA 模拟 / 开关量 输出模块 |
0 |
11/ 机架 |
|
|
无线模块 |
|
|
预留功能 |
|
4-20mA 输入 隔离模块 |
1 |
|
|
"
