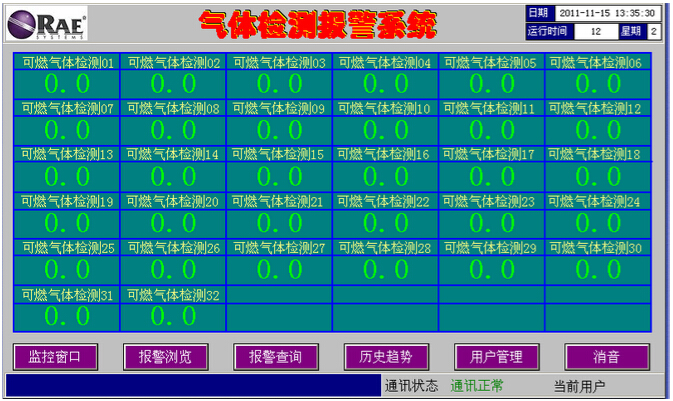

美国华瑞SP-3200可燃气体报警控制器在便于观察和维护的安全场所，探测器信号通过485总线方式传输给控制器，SP-3200控制器可显示当前通道数，通道浓度以及报警或失效等状态。SP-3200控制器当浓度值超过报警预设值时，控制器可发出声光报警，并发出控制信号，提示操作人员，从而避免发生各种安全事故。

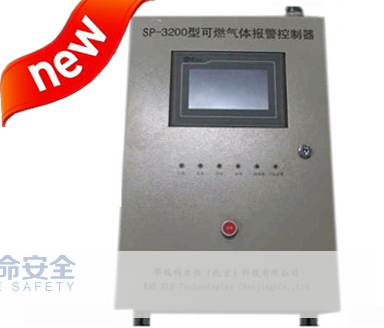

SP-3200可燃气体报警控制器是一款智能型、采用 7 寸彩色 LCD 液晶触摸屏、壁挂安装方式的气体报警控 制器，适用于各种标准 4 ～ 20mA 信号的测量与控制，具有安装简单、操作方便的特点。 美国华瑞气体检测仪控制器SP-3200采用 ARM9 内核，使整机工作状态稳定、测量精度高、通用性强。该控制器共配置 32 个通道，多可以配置32路可燃气体报警仪。各通道具有三级报警值设定，到达预定的报警点后发出相应不同的声光报警信号， 并可以将报警状态传输给图形显示装置。
美国华瑞SP-3200可燃气体报警控制器主要特点
• 超大彩色液晶触摸屏
• 抗干扰性能达到工业 III 级标准，采用 LED 背光源
• CPU 采用 ARM9 内核、400M 主频，支持 U 盘备份恢复，功能更强大
• 低功耗，整机功耗仅 6W，发展绿色工业，倡导能源节约
• 仪器采用 Windows CE，使工作稳定、可靠，便于二次开发
• 信息显示直观、清晰；用户操作方便、快捷
• 控制器可接 32 路气体探测器，极大的降低了用户的配套成本
• 可存储 1000 条报警记录，便于查询
• 具有记录历史数据、U 盘数据导出、趋势图显示功能，便于用户保存分析
• 具有锁定、自检功能，具有身份识别功能
• 主备电无缝隙切换，保证主电被切断后，仪器依然可正常工作 2h 以上
• 具有备电欠压报警功能，报警时间大于 1h
• 支持用户定制化应用
• 多种信号输出，可方便接入 PLC/DCS 等工控系统及外部设备
• 系统可任意屏蔽探测器或输出继电器，便于用户在线检修
• 屏蔽状态实时显示并可解除
• 通过 CPU 集中管理各模块的运行状态，快速判断故障点，便于维修
• 现场声光指示，可直观、清晰的为管理人员提供当前被监测环境危险级别信息
• 三级报警值设定，不同声光信号指示不同报警级别
• 满足 GB 16808-2008 标准
美国华瑞SP-3200可燃气体报警控制器技术参数
|
电源输入 |
220VAC/50Hz +10%，-15% |
|
备电工作电流 |
5A( 正常 )，10A（大） |
|
输出电源 |
24VDC，120mA( 正常 )， 150mA( 大 ) |
|
SP-3200功率 |
240W |
|
大工作电流 |
5.5A（24VDC） |
|
输入信号 |
4~20mA |
|
输出信号 |
3 路公共继电器输出（故障 / 一级 / 二级）； 9 路可编程继电器报警输出 |
|
继电器输出接点容量 |
220VAC 2A，30VDC 5A |
|
数字通讯接口 |
1 个扩展 RS485 ，1 个 RS232 或 RS485 |
|
SP-3200声报警 |
95 dB/100cm |
|
备电工作时间 |
＞ 2h |
|
备电欠压持续报警时间 |
＞ 1h |
|
显示方式 |
7”液晶触摸屏 |
|
显示精度 |
<±1% |
|
报警显示 |
首报、新报警状态、报警浏览、报警查询 |
|
一级 / 二级 / 三级 报警范围 |
触屏设定 |
|
测量气体量程 |
触屏设定 |
|
测量气体探头屏蔽触 |
触屏设定 |
|
报警延时时间 |
触屏设定 |
|
历史数据查询 |
查看报表、数据曲线、U 盘导出 |
|
历史报警查询 |
查看报表、U 盘导出 |
|
工艺流程图或平面图 |
根据用户要求设计 |
|
报警记录 |
1000 条报警记录，自动溢出 |
|
SP-3200用户管理 |
2 级密码 |
|
环境温度 |
-20℃ ~+50℃ |
|
环境湿度 |
10~90% RH( 无凝露 ) |
|
环境压力 |
86kPa~106kPa |
|
防护等级 |
IP22 |
|
外形尺寸 |
400mm×700mm×160mm(WHD) |
|
重量 |
33kg |
美国华瑞SP-3200可燃气体报警控制器应用领域
• 石油、化工
• 冶金、矿业
• 消防、燃气
• 环保
• 电力、通讯
• 造纸、印染
• 粮食储备
• 城市供水
• 污水处理
• 食品
• 科研、教育
• 国防
美国华瑞SP-3200可燃气体报警控制器基本配置：
|
通道数量 |
32 |
|
安装方式 |
壁挂 |
|
安装附件 |
壁挂安装附件 |
"
