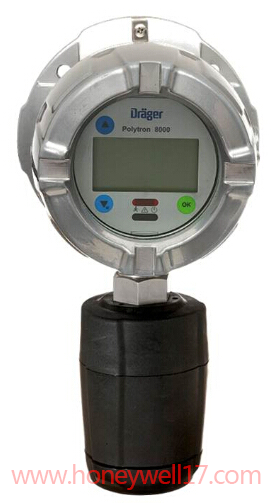

基于微处理器的有毒气体变送器Polytron 8000可配合多种德尔格电化学传感器。您可以轻松的监测环境中的氧气和多种毒气。此外,德尔格Polytron 8000有毒气体变送器可以整合到您的数字现场总线系统之中,从而提供额外的诊断功能。
德尔格Polytron 8000固定式有毒气体变送器得益于数字通信仪器管理变得简单带有 HART 功能,德尔格 Polytron 8000有毒气体变送器可通过德尔格 PolySoft 8000 软件进行远程访问来快速方便的查看仪表状态。集成在现有的管理系统之中(如PactWare)同样可以使用 DTM。此外,现场总线系统如 Foundation Fieldbus 或Profibus 都有相应接口的支持。实践—并持续进步的德尔格检测技术德尔格在长达 40 多年时间里,致力于开发和生产适用于工业领域的传感器和气体检测仪。并且在各个发展阶段,一直处于行业水平。毋庸置疑,使用德尔格固定式气体检测仪Polytron 8000,您将受益于德尔格的丰富经验和强大的。
Polytron 8000有毒气体变送器创新能力:
-耐用的传感器
-极短的响应时间
-高灵敏度
-高精准度
-能适应周围环境的变化
Polytron 8000固定式气体变送器可选配置:两种安装套件使安装变简单底座有 4 个安装孔。提供两种不同的安装套件用于安装德尔格 Polytron 8000 :管道安装套件和立管安装套件。这意味着变送器可以容易的安装在任何地方,例如光滑的墙壁,立管或排气管道。
Polytron 8000|有毒气体变送器技术参数
类型 隔爆型或组合的隔爆增安型变送器
检测气体 有毒气体和氧气(基于所选用的传感器)
量程 用户可调(详见传感器技术参数)
显示 背光图形 LCD;3 色 LED(红、黄、绿)
Polytron 8000有毒气体变送器电气参数 |
|
模拟输出信号 |
正常操作 |
|
4 - 20 mA |
|
|
|
维护 |
|
稳定的 3.4 mA 或 4 mA ±1 mA 1Hz 调制;用户可调 |
|
|
|
故障 |
|
<1.2 mA |
|
|
数字信号输出 |
|
|
HART® |
|
|
工作电压 |
|
|
1 0 - 30 VDC 3线 |
|
|
继电器等级 |
|
|
两级报警继电器,一个故障继电器,单刀双掷 |
|
|
(选配) |
|
|
5A@230 VAC,5A@30 VDC,电阻负载 |
环境条件 |
|
温度 |
|
|
-40 ~ +150 °F / -40 ~ +65 °C |
(参考传感器数据表) |
|
压力 |
|
|
20.7 ~ 38.4" Hg / 700 ~ 1300 hPa |
|
|
湿度 |
|
|
0 ~ 100 %RH,无冷凝 |
Polytron 8000有毒气体检测仪变送器防护 |
|
变送器外壳 |
|
|
环氧树脂涂层无铜铝合金或 316L 不锈钢 |
|
|
传感器外壳 |
|
|
聚酰胺 |
|
|
防护等级 |
|
|
NEMA 4X &7;IP65/66/67 |
|
|
电缆接口 |
|
|
3/4" NPT(F) 或 M20 |
|
|
尺寸 |
无增安接线盒 |
|
约11.0"× 5.9"× 5.1" / 280× 150× 130 mm |
|
|
|
有增安接线盒 |
|
约11.0"× 7.1"× 7.5" / 280× 180× 190 mm |
|
|
质量 |
无增安接线盒,铝制 |
|
约6.6 lbs /3.0 kg |
|
|
|
无增安接线盒,316 不锈钢材质 |
|
约11.0 lbs /5.0 kg |
|
|
|
有增安接线盒,铝制 |
|
约9.9 lbs /4.5 kg |
|
|
|
有增安接线盒,316 不锈钢材质 |
|
约14.3 lbs /6.5 kg |
国际认证*) |
|
UL |
|
|
Class I,Div 1,Groups A,B,C,D; |
|
|
|
|
|
Class II,Div 1,Groups E,F,G |
|
|
|
|
|
Class I,Zone 1,Group IIC; T-Code T6 / T4 |
|
|
CSA **) |
|
|
Class I,Div 1,Groups A,B,C,D |
|
|
|
|
|
Class II,Div 1,Groups E,F,G |
|
|
|
|
|
Class I,Zone 1,Group IIC; T-Code T6 / T4 |
|
|
IECEx |
|
|
Ex d [ia] IIC T6/T4 Gb,–40 ≤ Ta ≤ +40/+70 °C; 隔爆型 |
|
|
|
|
|
Ex de [ia] IIC T6/T4 Gb,–40 ≤ Ta ≤ +40/+70 °C; 增安型 |
|
|
|
|
|
Ex tb IIIC T80/130 °C Db |
|
|
ATEX |
|
|
II 2G Ex d [ia] IIC T6/T4 Gb,–40≤Ta≤+40/+70 °C; 隔爆型 |
|
|
|
|
|
II 2G Ex de [ia] IIC T6/T4 Gb,–40≤Ta≤+40/+70 °C; 增安型 |
|
|
|
|
|
II 2D Ex tb IIIC T80/130 °C Db |
|
|
CE |
|
|
ATEX (指令 94/9/EC) |
|
|
|
|
|
电磁兼容性 (指令 2004/108/EC) |
|
|
|
|
|
低电压指示 (指令 2006/95/EC) |
*) 增安接线盒仅通过 ATEX / IECEx认证 **) CSA 取证中
Polytron 8000有毒气体变送器可选配置:三个继电器可控制外部设备根据用户需求,德尔格 Polytron 8000可以提供三个集成继电器。两个浓度可调的报警继电器和一个故障报警继电器搭配,使它成为了一个独立的气体检测系统。在气体变送器和中央控制器之间不需要额外的电缆,声音报警器、信号灯或类似设备就可以被统一控制。传感器输出 4 - 20 mA 标准信号。
Polytron 8000有毒气体变送器智能传感器
德尔格 Polytron 8000 可以检测 100 多种不同的气体。德尔格气体传感器按照每年 365 天,每天 24 小时运行的要求进行了特殊设计。更大尺寸的德尔格电化学气体传感器使他们拥有更长的寿命和更优越的检测性能。集成的传感器内存包含了所有相关传感器数据。这也使德尔格 Polytron 8000 能够接受预先标定的传感器,德尔格 Polytron 8000是一个基本上免维护的变送器。
Polytron 8000有毒气体变送器软件狗选项
通过三个不同的软件狗,一系列功能被整合到变送器中来迎合用户或应用中的特殊需求。
Polytron 8000有毒气体变送器传感器测试软件狗
通过这个软件狗,德尔格 Polytron 8000进行了许多不同传感器测试来确保传感器和气体监测系统的可靠性和功能性。
传感器诊断软件狗通过新的传感器诊断功能(包括传感器测试),评估重要性和传感器剩余寿命,便可预测维护和更新的周期并做计划。
Polytron 8000气体变送器数据软件狗
此软件狗用于执行数据记录和事件记录的设置,它储存气体值和事件,如故障和报警。使用一个红外接口,数据可通过德尔格 PolySoft 8000 软件下载到电脑并进行评估。或者,仅需按一个按钮,一个图形化的 15 分钟气体浓度历史会在变送器的屏幕上显示。
Polytron 8000有毒气体变送器更多优势
- 简单经济的单人标定
- 快速简便接线
- 提供隔爆型或增安型
- 铸铝或316L不锈钢外壳,适用于绝大多数恶劣工业环境
- 少量的菜单项目,使软件操作非常简便
- 背光显示,即使在无光的黑暗环境
Polytron 8000有毒气体变送器依然便于读取
- 红绿灯状态指示器(绿灯表示无危险,黄灯表示有故障,红灯闪烁表示有气体泄漏)
- 可预测维护的智能传感器
- 自由调节测量范围(在允许范围内)
- 矩阵显示使测量范围和单元的设置更加灵活
- 通过德国TÜV Süd的SIL 2认证
德尔格 Polytron 8000订购信息:
隔爆型,铝 |
|
隔爆型,不锈钢 |
|
增安型,铝 |
|
增安型,不锈钢 |
||
不带继电器 |
|
45 44 403 |
|
45 44 412 |
|
45 44 421 *) |
|
45 44 430 *) |
带继电器 |
|
45 44 404 |
|
45 44 413 |
|
45 44 422 **) |
|
45 44 431 **) |
*) 增安接线盒68 12 420只用于电源接线,需单独定购。
**) 增安接线盒68 12 275用于电源和/或继电器的接线,需单独定购。
磁棒(蓝色棒体,白色商标) 45 44 101

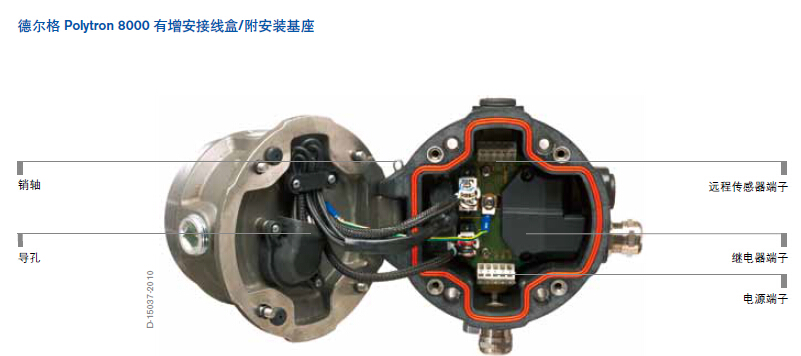

仅用于供电的增安接线盒 (含一个电缆锁头) / 基座 68 12 420
增安接线盒含电源,继电器和/或远程版本(含2个电缆锁头) / 基座 68 12 275
增安接线盒电缆锁头 68 12 868
传感器测试软件狗 83 17 619
传感器诊断软件狗 83 17 860
数据软件狗 83 17 618
组合软件狗 (数据和传感器测试软件狗) 83 23 218
组合软件狗 (数据和传感器诊断软件狗) 83 23 219
立管安装套件 45 44 198
管道安装套件 68 12 725
用于远程电化学传感器的管道安装适配器 83 17 617
带有安装套件的远程电化学传感器 68 12 684
用于德尔格 Polytron 5000/8000 的 MEC 传感器适配器 68 12 695
用于德尔格 Polytron 5000/8000 的红外连接套件 45 44 197
PolySoft 8000 83 23 406 PolySoft 8000高级版 83 23 412
带插头的连接电缆用于 远程电化学传感器 |
|
|
16 ft / 5 m |
83 23 305 |
|
49 ft / 15 m |
83 23 315 |
|
98 ft / 30 m |
83 23 330 |
DrägerSensor |
|
|
|
|
|
|
|
|
|
|
Acidic Compounds AC |
68 10 595 |
|
H2O2 HC |
68 09 675 |
|
PH3/AsH3 |
68 09 695 |
|
NO2 |
68 09 655 |
Cl2 |
68 09 665 |
|
H2O2 LC |
68 09 705 |
|
Hydride |
68 09 635 |
|
O2 |
68 09 720 |
CO |
68 09 605 |
|
H2S |
68 10 435 |
|
Hydride SC |
68 09 980 |
|
O2 LS |
68 09 630 |
CO LS |
68 09 620 |
|
H2S HC |
68 09 710 |
|
N2H4 |
68 10 180 |
|
O3 |
68 10 290 |
CO LH |
68 12 570 |
|
H2S LC |
68 09 610 |
|
NH3 HC |
68 09 645 |
|
OV1 |
68 10 740 |
COCl2 |
68 09 930 |
|
HCl |
68 09 640 |
|
NH3 LC |
68 09 680 |
|
OV2 |
68 10 745 |
H2 |
68 09 685 |
|
HCN |
68 09 650 |
|
NO LC |
68 09 625 |
|
SO2 |
68 09 660 |
附件 |
|
|
|
|
|
|
|
|
|
|
防溅罩 |
|
|
|
|
|
|
|
|
|
68 12 510 |
标定适配器 |
|
|
|
|
|
聚乙烯,欧版 |
68 06 978 |
|
聚乙烯 |
45 09 314 |
氟橡胶标定适配器 |
|
|
|
|
|
|
|
|
|
68 10 536 |
