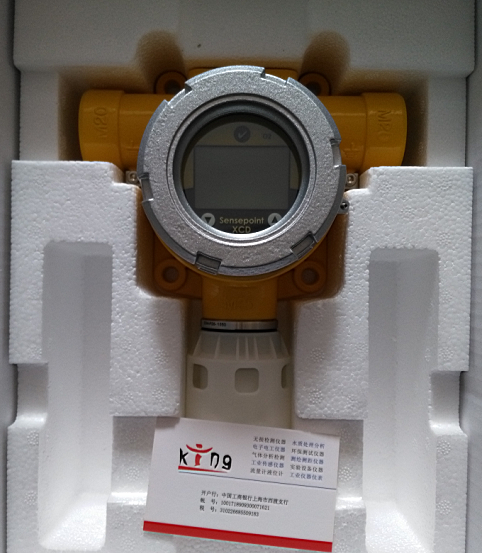

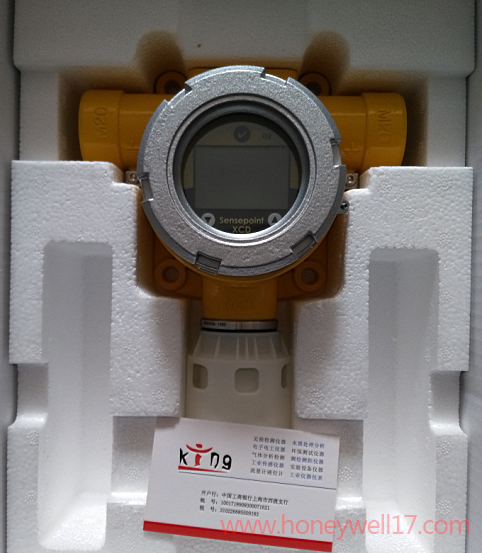

XCD-X氧气检测仪

  • 型   号:XCD-X
  • 类   别:固定式气体检测报警仪
  • 价   格:面议
  • 产   地:美国霍尼韦尔

霍尼韦尔固定式气体检测仪XCD-X固定式气体检测仪!响应速度快,结果准确,更准确,更可靠。XCD是一款采用世界级传感器及嵌入式处理器技术于一体,集优秀数字模拟混合处理技术的完全智能化气体检测仪。

分享到:

Sensepoint XCD包含1台气体变送器和多种可选的传感器,包括:可燃气体传感器,毒气传感器和氧气传感器XCD-X氧气检测仪。Sensepoint XCD的结构适用于危险环境,当然也适用于普通环境。

XCD-X



XCD传感器仓安装到XCD传感器底座里:

拆下天气保护罩。
11.5mm外六角板手松开紧固环上的锁紧螺丝。
拆下传感器紧固环。
将新的传感器仓插入到传感器底座里。安装时请注意传感器针脚与传感器底座的插入孔对上。
重新安装上传感器紧固环,并拧紧锁紧螺丝。
重新装上天气保护罩。.



固定式气体检测仪XCD-X氧气检测仪技术参数:

XCD-X氧气检测仪

电气参数:

输入电压:16-32Vdc

功耗:大5W

接线端子:18个接线端子

通讯:RS485Modbus

结构:

材质:铝合金

重量:铝合金1.7KG

安装机构:墙面或管道安装。

接头:2个M20(或2*3/4′′)现场进线接头,1个M25传感器接头。

氧气:气体量程:25.0% 默认量程25.0%VOL可选标气量程:20.9%

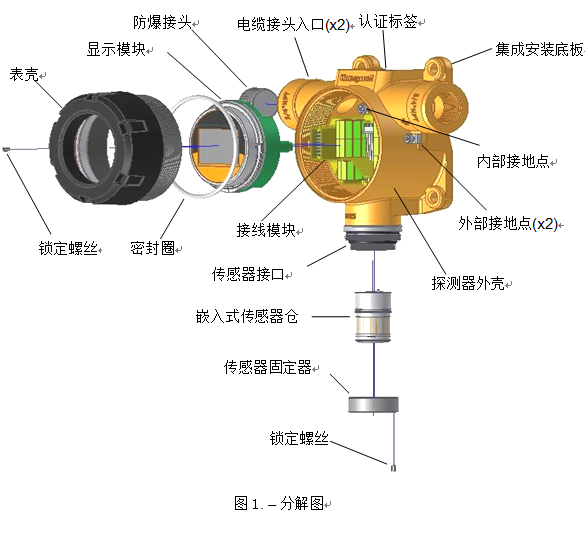

Sensepoint XCD变送器外壳有3个接线口。其中2个是电缆接线口,用于连接电源线,信号线以及继电器回路接线。XCD-X氧气检测仪底部接线口用于连接传感器。Sensepoint XCD变送器集成安装底板可适用于多种安装方式。

XCD-X结构



Sensepoint XCD变送器集成了1个通用安装底板。变送器本身可采用墙面安装或立柱安装方式,但都必须垂直安装。立柱的直径可以在40.0-80.0mm(1.6 3.1英寸)之间。每套Sensepoint XCD里可选配备了立柱安装附件,可用于立柱安装。





当采用立柱方式安装Sensepoint XCD时,请采用XCD安装附件遵循如下流程安装:



4个垫圈安装在M8 x 80mm316不锈钢螺栓上。

4个不锈钢螺栓穿过变送器上的4个安装孔。
注意:如果还要安装XCD用遮阳板,那么请将锁定遮阳板用的螺栓和垫片安装在M8 x 80mm316不锈钢螺栓上。

将变送器放置在安装位置上,在反面安上U型安装条。

螺栓穿过U型安装条的安装孔。

拧紧(但不要过度拧紧)4个螺栓,直到变送器不会松动。


上海京工实业有限公司主营霍尼韦尔XCD-X氧气检测仪含声光报警的研究和设计,专业生产霍尼韦尔XCD-X氧气检测仪含声光报警等产品,欢迎来电来涵洽谈交流
